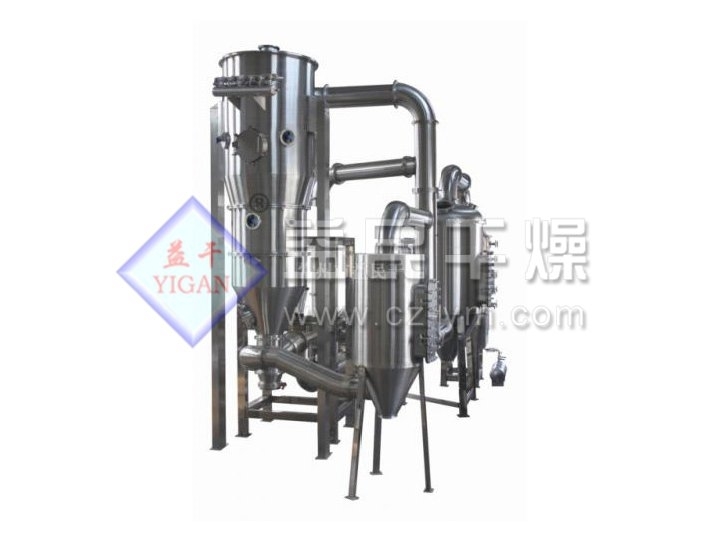

BLGZ series closed-circuit drying and cooling machine

工作原理

  以氮?dú)鉃閭鲗?dǎo)傳熱介質，實現對制藥、生化、化工、生物等技術領域含有機溶媒、溶劑物料的干燥生產與溶媒、溶劑的回收，具備安全生產、高效、低耗節能減排的實用性。

  干燥機內的氣體在風機（引風、送風兼用）的循環下，經換熱器加熱，由高效過濾器過濾后進入沸騰式加熱、干燥物料，熱風穿過物料的同時由內攪拌機構的不斷攪拌下使物料與熱空氣充分接觸換熱。待物料內的溶媒（酒精、丙酮、甲醇等）蒸發出來，在循環氣體的帶動下，夾帶于氣體中的細粉物料，經氮?dú)夥创党龎m器，實現對夾帶于氣體中的粉塵物料進行捕集，余熱氣體經由過濾器過濾后進入冷凝器，經冷凝器冷卻介質，冷凝至露點和氣體分離，實現對有機溶媒的回收。分離后的氣體再由風機送入加熱器，這樣周而復始的循環工作。直至將所有的溶媒從物料中蒸發、分離、冷凝出來。

  干燥后物料經過冷卻后從底部再排放出來，盛放物料的網板是由氣缸控制的可活動翻板。物料排放完畢后，可用風機對干燥室內的過濾器進行清掃過濾。

設備的特點及優勢



  根據客戶需要，可配備真空上料、出料，提高一體化智能操作。

  基于有機溶劑具備易爆易燃的安全危險性，本機組系統內同時采用在線測氧、超壓泄放和防爆、泄爆等安全技術手段，通過智能化控制技術，實現對系統內氧氣殘留量的監測，氣壓平衡監測和自動調節控制。當系統內的空氣（氧氣）含量超過0.5%（v/v）時，測氧裝置即會通過控制系統指令氮?dú)庋a(bǔ)充閥打開，向系統內補充新鮮氮?dú)?，使系統內的氧氣殘留量恢復到安全設定值的范圍內（閉路循環系統設計為正壓，氧氣的進入則是通過加料過程進入循環系統）。當系統內的氣壓值超過設定值時（循環系統氣壓平衡值設定為0.02mPa），泄壓裝置則會通過智能控制中心指令，自動打開泄壓氣動閥，排除超壓氣體，而防爆泄爆裝置，則是本機組采用的另一項安全技術措施，即系統內電氣或關鍵部位發生故障，系統正常工作失靈，氣壓升高至安全極限值（系統設計耐壓值小于等于0.05Mpa），防爆泄爆裝置即會自動打開定向泄爆并自動切斷電源，關閉進出管道閥門，保證溶媒?jīng)]有與氧氣反應的可能性，有效的避免設備在生產過程中發生火災或爆炸事故，^大限度的規避人員傷亡和財產損失，確保生產安全.

   設備是全封閉式系統，熱介質經過網板向上吹起物料，與物料的接觸更充分，使傳熱和傳質過程得以強化，在較小的風量下能夠達到較高的氣體含濕量，因此工作時只需要微正壓，風量較小，設備的風機功率降低，噪音變小，同時干燥之后含有溶媒的熱濕氣，經過冷凝器分離后，回收的溶媒可以再次利用，同時，低露點的氮?dú)饨?jīng)循環風機后進入加熱器重新加熱循環利用，與常規烘干設備相比，熱效率提高了，動力消耗明顯下降，因此節約了設備的能源損耗及生產成本。

  本機組實現對含有溶媒物料在干燥生產工藝過程中的回收利用，在解決相關行業在干燥難與廢氣排放污染重的基礎上，實現溶劑回收利用，同時做到零排放，避免了尾氣對環境的污染，獲得節能減排的實用性效果。

技術參數

型號Model				60	120	150	200	300	400	500
項目Item			單位Unit
原料容器 Container of raw material		直徑Dia.	Mm	Φ900	Φ1000	Φ1100	Φ1400	Φ1600	Φ1800	Φ2000
生產能力 Production capacity		小Min	kg/batch	40	70	90	120	150	255	355
		大Max	kg/batch	65	135	170	250	355	480	580
蒸汽耗量 Steam consumption			kg/batch	130	210	240	280	360	500	600
氮?dú)饬縉itrogen consumption			m3/min	0.6	0.6	0.9	0.9	1.1	1.6	2.0
風機功率Power of fan			kw	11	18.5	22	30	37	45	55
溶媒回收率 Solvent recovery percentage			%	≥95
溫度Temperature			℃	常溫~140℃   根據物料特性調節（room temperature to 140℃,Adjustable according to material features）
物料收率Product ratio			%	>99
終含濕量Final moisture			%	~0.2
噪音Noise			db(A)	≤75
外形尺寸（長x寬）Overall dimensions(LxW)			mm	6852X3740	7266X3803	7340X3910	7550X4330	8420X4620	9870X5520	10600X5600
高度Height	H1		mm	4800	5500	5750	5750	6540	6540	6600
	H2		mm	4000	4100	4200	4420	4620	4700	5050

說明：以上參數僅供參考，干燥強度與物料特性、使用溫度等因素有關。

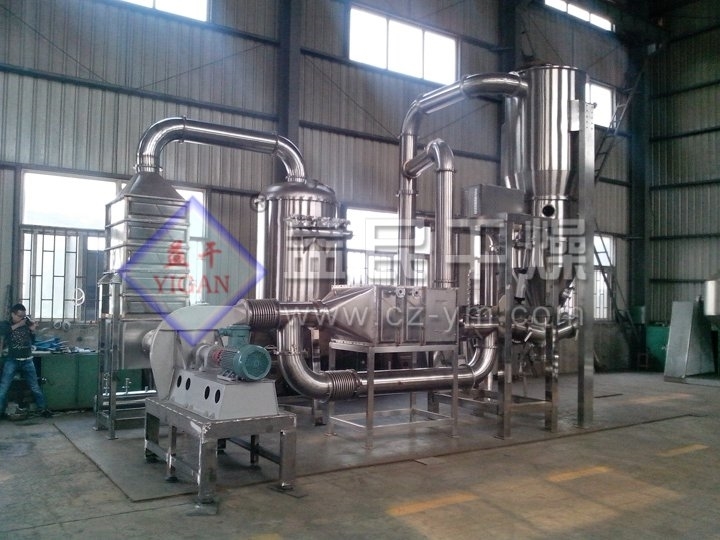

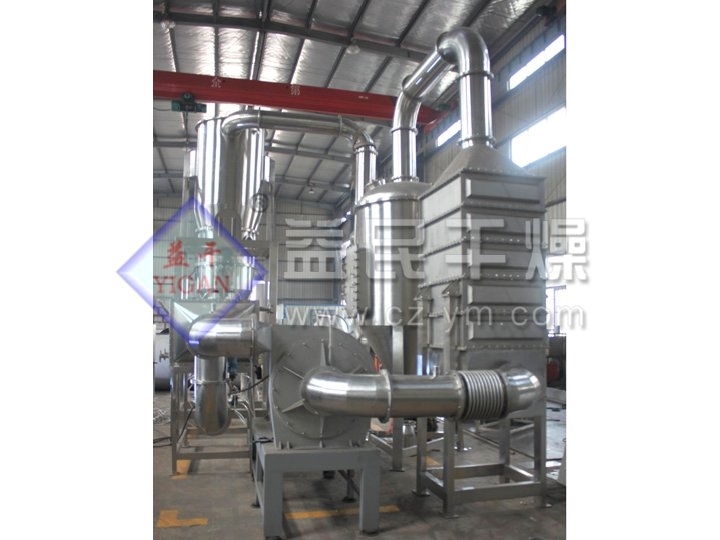

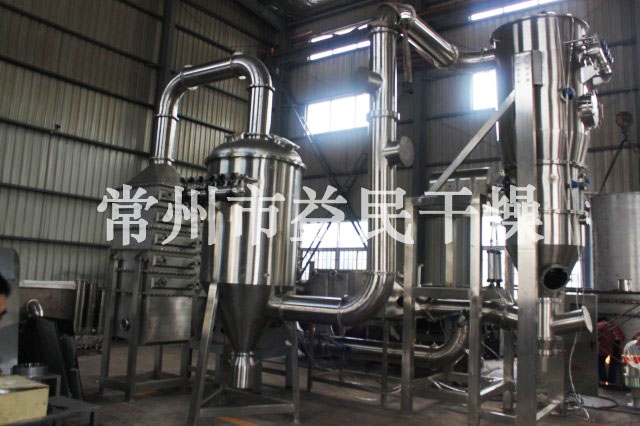

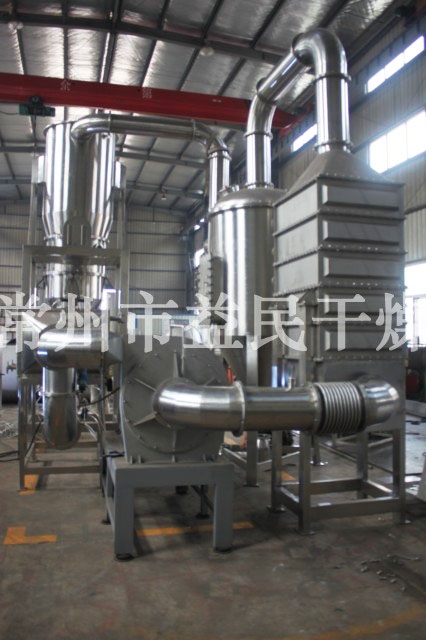

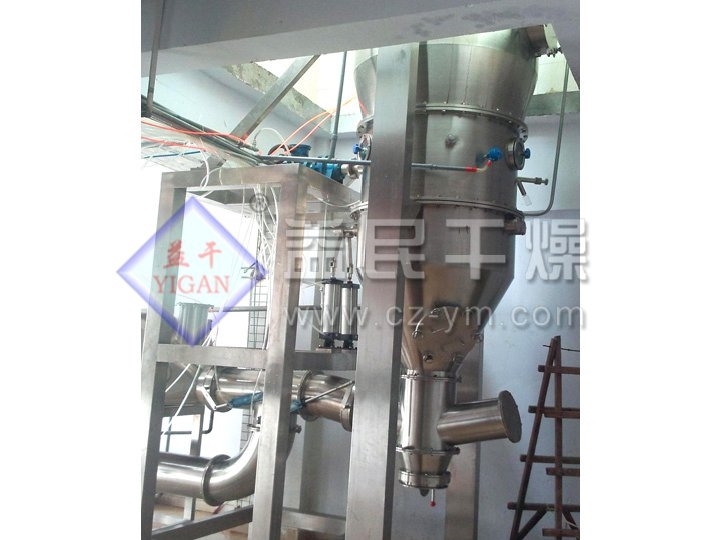

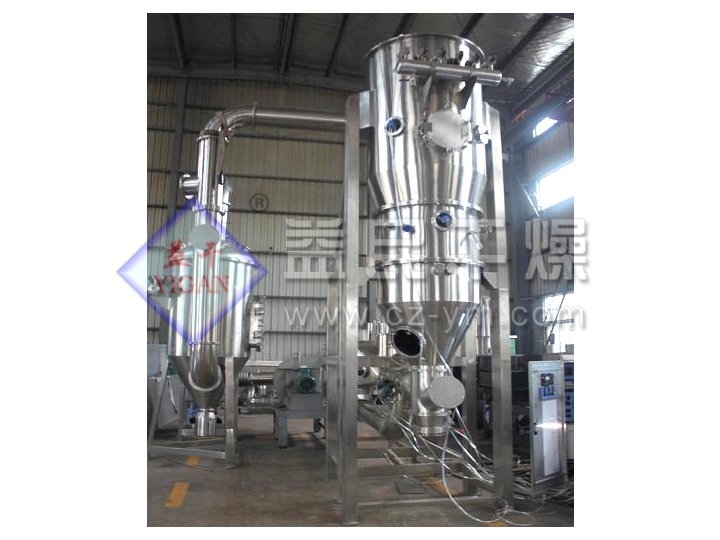

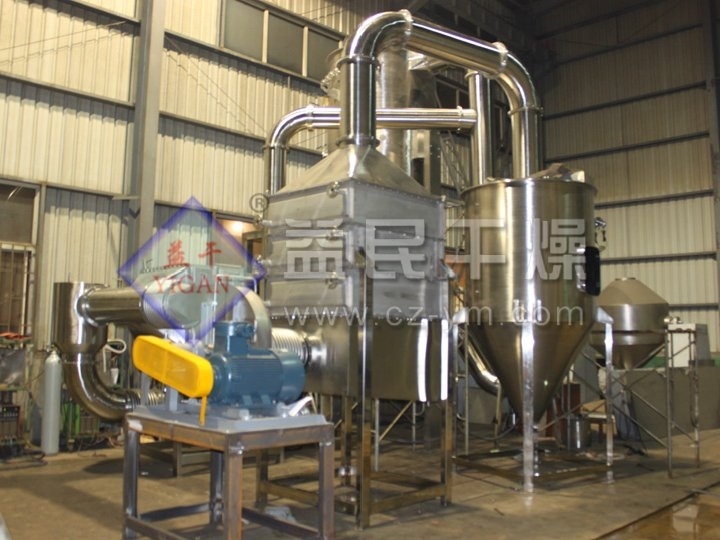

益民車間BLGZ制造現場圖
